Repetidor

Repetidor

Un repetidor es un dispositivo sencillo utilizado para regenerar una señal entre dos nodos de una red. De esta manera, se extiende el alcance de la red. El repetidor funciona solamente en el nivel físico (capa 1 del modelo OSI), es decir que sólo actúa sobre la información binaria que viaja en la línea de transmisión y que no puede interpretar los paquetes de información.

Por otra parte, un repetidor puede utilizarse como una interfaz entre dos medios físicos de tipos diferentes, es decir que puede, por ejemplo, conectar un segmento de par trenzado a una línea de fibra óptica.

El funcionamiento básico de un Repetidor tiene un ciclo determinado de trabajo, regenerando un paquete de datos específico y permitiendo entonces que la distancia entre nodos no tenga influencia alguna, trabajando de la siguiente manera:





Recepción del paquete de datos
Rectificación y reconstrucción de bits en amplitud
Pasaje al siguiente segmento (considerándose que éstos están interconectados por medio repetidores)
Extensión máxima tolerando hasta 500 metros por cada ramal de Repetidor, con un máximo permitido de hasta 4 repetidores entre dos puntos


La principal elección por la cual se utilizan repetidores está en el bajo costo de emplazamiento, siendo entonces una forma barata de extender una red Ethernet, estableciendo además enlaces en los cambios de cableado y realizando uniones entre los mismos.Si bien se encargan de repetir y amplificar todo tipo de señales eléctricas que son lógicamente necesarias a la hora de establecer un enlace, lo cierto es que es posible que si existe un error o un ruido en la comunicación también se logre una repetición del mismo, por lo que se irá difundiendo en cada conexión y no tiene una forma de solucionar este problema.

Transmison de Datos

Transmison de Datos

El propósito de una red es transmitir información desde un equipo otro. Para lograr esto, primero se debe decidir cómo se van a codificar los datos que serán enviados. En otras palabras, la representación informática.

Transmison Sincronica y Asincronica

Conexión sincrónica

Es la que en el transmisor y el receptor están sincronizados con el mismo reloj. El receptor recibe continuamente (incluso hasta cuando no hay transmisión de bits) la información a la misma velocidad que el transmisor la envía. Es por este motivo que el receptor y el transmisor están sincronizados a la misma velocidad. Además, se inserta información suplementaria para garantizar que no se produzcan errores durante la transmisión.

En el transcurso de la transmisión sincrónica, los bits se envían sucesivamente sin que exista una separación entre cada carácter, por eso es necesario insertar elementos de sincronización; esto se denomina sincronización al nivel de los caracteres.

La principal desventaja de la transmisión sincrónica es el reconocimiento de los datos en el receptor, ya que puede haber diferencias entre el reloj del transmisor y el del receptor. Es por este motivo que la transmisión de datos debe mantenerse por bastante tiempo para que el receptor pueda distinguirla. Como resultado de esto, sucede que en una conexión sincrónica, la velocidad de la transmisión no puede ser demasiado alta.



Conexión asincrónica

Es la que en la que cada carácter se envía en intervalos de tiempo irregulares (por ejemplo, un usuario enviando caracteres que se introducen en el teclado en tiempo real).

Transmision Analogica y Digital

Transmision analógica: que consiste en representar los datos por medio de la variación de una cantidad física constante.


Transmision digital: que consiste en codificar la información como un conjunto de valores binarios, en otras palabras, en una secuencia de 0 y 1.



Topologia fisica y logica

Topología física

Se refiere a la disposición física de las maquinas, los dispositivos de red y cableado. Así, dentro de la topología física se pueden diferenciar 2 tipos de conexiones: punto a punto y multipunto

En las conexiones punto a punto existen varias conexiones entre parejas de estaciones adyacentes, sin estaciones intermedias.

Las conexiones multipunto cuentan con un único canal de conexión, compartido por todas las estaciones de la red. Cualquier dato o conjunto de datos que envié una estación es recibido por todas las demás estaciones.

Topología lógica

Se refiere al trayecto seguido por las señales a través de la topología física, es decir, la manera en que las estaciones se comunican a través del medio físico. Las estaciones se pueden comunicar entre si, directa o indirectamente, siguiendo un trayecto que viene determinado por las condiciones de cada momento.

Topología híbrida

La tipología híbrida es una de las más frecuentes y se deriva de la unión de varios tipos de topologías de red, de aquí el nombre de híbridas. Ejemplos de topologías híbridas serían: en árbol, estrella-estrella, bus-estrella, etc.

Su implementación se debe a la complejidad de la solución de red, o bien al aumento en el número de dispositivos, lo que hace necesario establecer una topología de este tipo. Las topologías híbridas tienen un costo muy elevado debido a su administración y mantenimiento, ya que cuentan con segmentos de diferentes tipos, lo que obliga a invertir en equipo adicional para lograr la conectividad deseada.

Topologia Estrella

Topologia De Estrella





Los datos en estas redes fluyen del emisor hasta el concentrador, este realiza todas las funciones de la red, además actúa como amplificador de los datos.

La red se une en un único punto, normalmente con un panel de control centralizado, como un concentrador de cableado. Los bloques de información son dirigidos a través del panel de control central hacia sus destinos. Este esquema tiene una ventaja al tener un panel de control que monitorea el tráfico y evita las colisiones y una conexión interrumpida no afecta al resto de la red.

Toplogia de Area Local: Anillo y Bus

Topoligia De Area Local

A la forma en que se conectan las computadoras en una red se le llama topología. Actualmente existe una gran variedad de topologías, como son la topología en bus, en estrella, en anillo; y en el caso de redes complejas, topologías mixtas o híbridas, dependiendo de la flexibilidad y/o complejidad que se quiera dar al diseño.



 Anillo:

 Las estaciones están unidas unas con otras formando un círculo por medio de un cable común. El último nodo de la cadena se conecta al primero cerrando el anillo. Las señales circulan en un solo sentido alrededor del círculo, regenerándose en cada nodo. Con esta metodología, cada nodo examina la información que es enviada a través del anillo. Si la información no está dirigida al nodo que la examina, la pasa al siguiente en el anillo. La desventaja del anillo es que si se rompe una conexión, se cae la red completa.

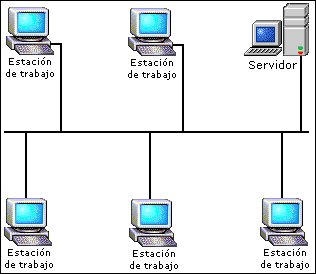

 Topoligia de Bus

Esta topología permite que todas las estaciones reciban la información que se transmite, una estación transmite y todas las restantes escuchan. Consiste en un cable con un terminador en cada extremo del que se cuelgan todos los elementos de una red. Todos los nodos de la red están unidos a este cable: el cual recibe el nombre de "Backbone Cable". Tanto Ethernet como Local Talk pueden utilizar esta topología.

El bus es pasivo, no se produce regeneración de las señales en cada nodo. Los nodos en una red de "bus" transmiten la información y esperan que ésta no vaya a chocar con otra información transmitida por otro de los nodos. Si esto ocurre, cada nodo espera una pequeña cantidad de tiempo al azar, después intenta retransmitir la información.



Estandar

Estandar

Un estándar, tal como lo define la ISO "son acuerdos documentados que contienen especificaciones técnicas u otros criterios precisos para ser usados consistentemente como reglas, guías o definiciones de características para asegurar que los materiales, productos, procesos y servicios cumplan con su propósito". Por lo tanto un estándar de telecomunicaciones "es un conjunto de normas y recomendaciones técnicas que regulan la transmisión en los sistemas de comunicaciones". Queda bien claro que los estándares deberán estar documentados, es decir escritos en papel, con objeto que sean difundidos y captados de igual manera por las entidades o personas que los vayan a utilizar.Con la existencia de tantos factores a sincronizar, es necesaria la coordinación entre los nodos de una red si se quiere que haya algún tipo de comunicación.

“Los estándares son esenciales para crear y mantener un mercado abierto y competitivo entre los fabricantes de los equipos y para garantizar la interoperabilidad nacional e internacional de los datos y la tecnología y los procesos de telecomunicaciones. Proporcionan guías a los fabricantes, vendedores, agencias de gobierno y otros proveedores de servicios, para asegurar el tipo de interconectividad necesario en los mercados actuales y en las comunicaciones internacionales.”

Estacion de Trabajo

Estacion de Trabajo

Una estación de trabajo está optimizada para desplegar y manipular datos complejos como el diseño mecánico en 3D, la simulación de ingeniería (por ejemplo en dinámica de fluidos), la representación de diagramas matemáticos, etc. Las Estaciones de Trabajo usualmente consisten de una pantalla de alta resolución, un teclado y un ratón como mínimo. Para tareas avanzadas de visualización, se puede usar hardware especializado como SpaceBall en conjunto con software MCAD para asegurar una mejor percepción.

Actividad De Cable Trenzado UTP

´

Concentradores

COncentrador(hub)

Un concentrador (hub) es un elemento de hardware que permite concentrar el tráfico de red que proviene de múltiples hosts y regenerar la señal. El concentrador es una entidad que cuenta con determinada cantidad de puertos (posee tantos puertos como equipos a conectar entre sí, generalmente 4, 8, 16 ó 32). Su único objetivo es recuperar los datos binarios que ingresan a un puerto y enviarlos a los demás puertos. Al igual que un repetidor, el concentrador funciona en el nivel 1 del modelo OSI. Es por ello que a veces se lo denomina repetidor multipuertos.El concentrador (hub) conecta diversos equipos entre sí, a veces dispuestos en forma de estrella, de donde deriva el nombre de HUB (que significa cubo de rueda en inglés; la traducción española exacta es repartidor) para ilustrar el hecho de que se trata del punto por donde se cruza la comunicación entre los diferentes equipos.
Existen diferentes categorías de concentradores (hubs) los cuales son:

• puertos "pasivos": Simplemente envían la señal a todos los hosts conectados, sin amplificarla.
• concentradores "activos": Están conectados a una fuente de alimentación eléctrica y permiten regenerar la señal que se envía a los diferentes puertos
• ;

Cables de par trenzado, coaxial y de fibra optica

CABLES COAXIAL

La construcción de cables coaxiales varía mucho. La elección del diseño afecta al tamaño, flexibilidad y el cable pierde propiedades.
Un cable coaxial consta de un núcleo de hilo de cobre rodeado por un aislante, un apantallamiento de metal trenzado y una cubierta externa.
El apantallamiento tiene que ver con el trenzado o malla de metal (u otro material) que rodea los cables.
Existen dos tipos de cable coaxial:
cable Thick o cable grueso: es más voluminoso, caro y difícil de instalar, pero permite conectar un mayor número de nodos y alcanzar mayores distancias.
cable Thin o cable fino, también conocido como cheapernet por ser más económico y fácil de instalar. Sólo se utiliza para redes con un número reducido de nodos.
Ambos tipos de cable pueden ser usados simultáneamente en una red. La velocidad de transmisión de la señal por ambos es de 10 Mb.
Ventajas del cable coaxial:
La protección de las señales contra interferencias eléctricas debida a otros equipos, fotocopiadoras, motores, luces fluorescentes, etc.
Puede cubrir distancias relativamente grandes, entre 185 y 1500 metros dependiendo del tipo de cable usado.

Cable de Par Trenzado

El cable de par trenzado (aunque en estricto rigor debería llamarse "par torcido") es un medio de conexión usado en telecomunicaciones en el que dos conductores eléctricos aislados son entrelazados para anular las interferencias de fuentes externas y diafonía de los cables adyacentes.

El entrelazado de los cables disminuye la interferencia debido a que el área de bucle entre los cables, la cual determina el acoplamiento eléctrico en la señal, se ve aumentada. En la operación de balanceado de pares, los dos cables suelen llevar señales paralelas y adyacentes (modo diferencial), las cuales son combinadas mediante sustracción en el destino. El ruido de los dos cables se aumenta mutuamente en esta sustracción debido a que ambos cables están expuestos a interferencias electromagnéticas similares.
La tasa de trenzado, usualmente definida en vueltas por metro, forma parte de las especificaciones de un tipo concreto de cable. Cuanto menor es el número de vueltas, menor es la atenuación de la diafonía. Donde los pares no están trenzados, como en la mayoría de lasconexiones telefónicas residenciales, un miembro del par puede estar más cercano a la fuente que el otro y, por tanto, expuesto a niveles ligeramente distintos de interferencias electromagnéticas.

STP:

acrónimo de Shielded Twisted Pair o Par trenzado apantallado. Se trata de cables de cobre aislados dentro de una cubierta protectora, con un número específico de trenzas por pie. STP se refiere a la cantidad de aislamiento alrededor de un conjunto de cables y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de ordenadores comoEthernet o Token Ring. Es más caro que la versión no apantallada o UTP.

UTP

acrónimo o Cable trenzado sin apantallar. Son cables de pares trenzados sin apantallar que se utilizan para diferentes tecnologías de red local. Son de bajo costo y de fácil uso, pero producen más errores que otros tipos de cable y tienen limitaciones para trabajar a grandes distancias sin regeneración de la señal.

FTP:

acrónimo de Foiled Twisted Pair o Par trenzado con pantalla global. Son unos cables de pares que poseen una pantalla conductora global en forma trenzada. Mejora la protección frente a interferencias y su impedancia es de 12 ohmios

FIBRA OPTICA

La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede ser láser o un LED.

Comunicaciones con fibra óptica
La fibra óptica se emplea como medio de transmisión para las redes de telecomunicaciones, ya que por su flexibilidad los conductores ópticos pueden agruparse formando cables. Las fibras usadas en este campo son de plástico o de vidrio, y algunas veces de los dos tipos. Para usos interurbanos son de vidrio, por la baja atenuación que tienen.
El FTP
La fibra óptica posee una variante llamada FTP (No confundir con el protocolo FTP)
El FTP , o Par trenzado de fibra óptica en español, es la combinación de la fiabilidad del par trenzado y la velocidad de la fibra optica, se emplea solo en instalaciones científico-militares gracias a la velocidad de transmisión 10gb/s, no esta disponible para el mercado civil actualmente, su costo es 3 veces mayor al de la fibra óptica.Para las comunicaciones se emplean fibras multimodo y monomodo, usando las multimodo para distancias cortas (hasta 5000 m) y las monomodo para acoplamientos de larga distancia. Debido a que las fibras monomodo son más sensibles a los empalmes, soldaduras y conectores, las fibras y los componentes de éstas son de mayor costo que los de las fibras multimodo.

Adaptadores de Red

Un adaptador de red es un dispositivo o placa (tarjeta) que se anexa a una computadora que permite comunicarla con otras computadoras formando una red.

Un adaptador de red puede permitir crear una red inalámbrica o alambrada.Un adaptador de red puede venir en forma de placa o tarjeta, que se inserta en la placa madre, estas son llamadas placas de red. También pueden venir en pequeños dispositivos que se insertan generalmente en un puerto USB, estos suelen brindar generalmente una conexión inalámbrica.

Constan de las siguientes partes:

• -Interface de conexión al bus del ordenador.
• Interface de conexión al medio de transmisión.
• Componentes electrónicos internos, propios de la tarjeta.
• Elementos de configuración de la tarjeta: puentes, conmutadores, etc.

El adaptador puede venir incorporado o no al hardware por lo que es conveniente adquirir la tarjeta de red asegurándose de que existen los controladores para esa tarjeta y para el sistema operativo del host en el que se vaya a instalar. Además de que se tendrá un soporte técnico para solucionar los posibles problemas de configuración o de actualización de los controladores, tanto de los sistemas operativos de red como de las mismas redes.



 Los principales perifericos son:

• IRQ, interrupción:Es el número de una línea de interrupción con el que se avisan sistema y tarjeta de que se producirá un evento de comunicación entre ellos.
• Dirección de E/S:Es una dirección de memoria en la que escriben y leen el procesador central del sistema y la tarjeta, de modo que les sirve de bloque de memoria para el intercambio mutuo de datos.
• DMA: (acceso directo a memoria) Interviene cuando un periférico o tarjeta necesita transmitir datos a la memoria central, el controlador pone de acuerdo a la memoria y a la tarjeta sobre los parámetros en que se producirá el envío de datos, sin necesidad de que intervenga la CPU en el proceso de transferencia.
• Dirección de puerto de E/S: Es de tipo de transceptor. Algunas tarjetas de red incorporan varias salidas con diversos conectores, de modo que se puede escoger entre ellos al ser configurada en función de las necesidades.

  Tipos de Adaptadores



  Adaptadores de red PCI, se colocan dentro de una computadora personal, a menudo son llamado simplemente NIC.

Adaptadores de red USB son conectados a uno de los puertos USB de cualquier ordenador.

Adaptadores de red PCMCIA, también conocido como “tarjeta de crédito” o “PC Card”, se insertan en el costado de un computador portátil.

Adaptador de red inalámbrico se encuentran generalmente en los equipos modernos,


Existen 3 tipos de adaptadores de red que se utilzan,  las cuales son:
Ethernet: suele utilizarse en redes peer-to-peer y cliente-servidor razonablemente grandes es el doble de rápido que ARCnet.
Token Ring: se utilizan en redes más grandes de tipo cliente-servidor, cuyo funcionamiento debe ser absolutamente seguro.Son cuatro veces más caras que las Ethernet y resultan 1.5 veces más rápidas. Proporciona un diagnóstico del estado de la red y su administración.
ARCnet: es usado en pequeñas redes peer-to-peer, son lentas pero fiables.
